規程規定了試驗條件、方法、接線、合格標準和安全要求。

1. 核心參考標準：

GB 50150-2016 《電氣裝置安裝工程 電氣設備交接試驗標準》——交接試驗的最高依據。

DL/T 596-2021 《電力設備預防性試驗規程》——預防性試驗的主要依據。

GB/T 16927.1-2 《高電壓試驗技術》——試驗技術和測量的一般要求。

各設備專屬標準：如GB 1094（變壓器）、GB 7674（GIS）、GB/T 12706（電纜）等，其中包含具體的耐壓試驗要求。

2. 通用試驗流程與規程要點：

第一步：試驗準備

了解被試品：查閱圖紙、技術資料，明確試驗參數（電壓值、時間、頻率要求）。

檢查環境：環境溫度、濕度符合規程要求（如濕度一般不大于80%）。

安全檢查：斷開被試品所有外部連接并充分放電、接地。設置安全圍欄，懸掛警示牌，專人監護。

第二步：接線與檢查

根據被試品類型和裝置類型，按標準接線圖正確接線。

確保接地可靠。高壓引線對地有足夠距離。

進行空升試驗：在不接試品的情況下，升至試驗電壓，檢查裝置測量系統是否正常。

第三步：加壓試驗

升壓：平穩、快速地升至試驗電壓（通常從不超過1/3試驗電壓開始）。

計時：在達到規定試驗電壓后，開始計時，持續規定時間（如1分鐘）。

觀測：密切監視電壓、電流指示，監聽有無異常放電聲響。

降壓與放電：時間到后，迅速均勻降至零，切斷電源，并對試品使用放電棒充分放電、接地。

第四步：結果判斷與記錄

合格標準：在規定時間內，無擊穿、無閃絡、電流無劇烈突變。

詳細記錄試驗條件（溫濕度）、設備參數、試驗電壓、持續時間、試驗結論等。

3. 對不同設備的關鍵參數規定示例：

電力變壓器：額定短時工頻耐壓值（如72kV/1min），或感應耐壓的倍數和頻率（如2倍頻、100Hz）。

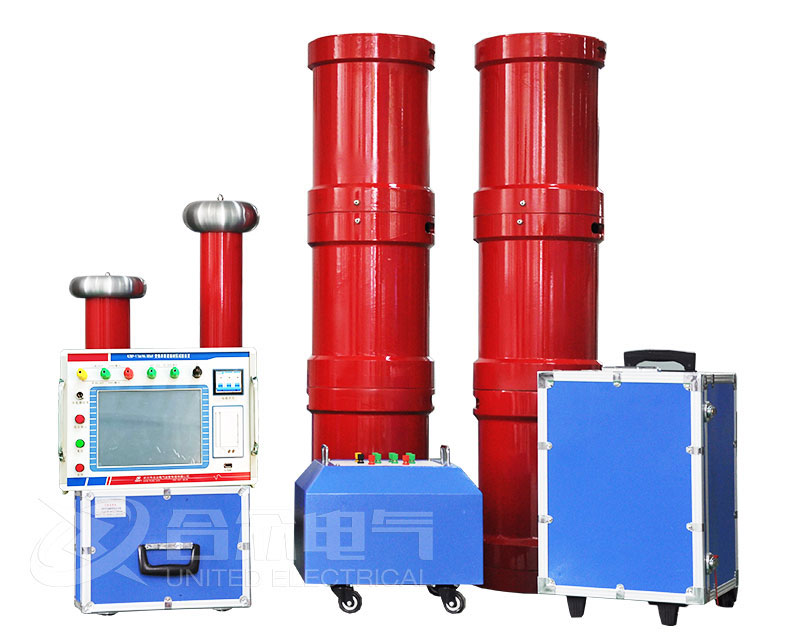

GIS：現場交流耐壓是最重要的絕緣試驗，推薦采用變頻諧振裝置，頻率一般在10-300Hz范圍內。

交聯聚乙烯電纜：

交接試驗：U0電壓等級下，推薦采用變頻諧振（20-300Hz）或超低頻（0.1Hz）。

預防性試驗：主要推薦超低頻（0.1Hz）。

發電機：根據容量和電壓等級，有專門的工頻或0.1Hz超低頻耐壓要求。
