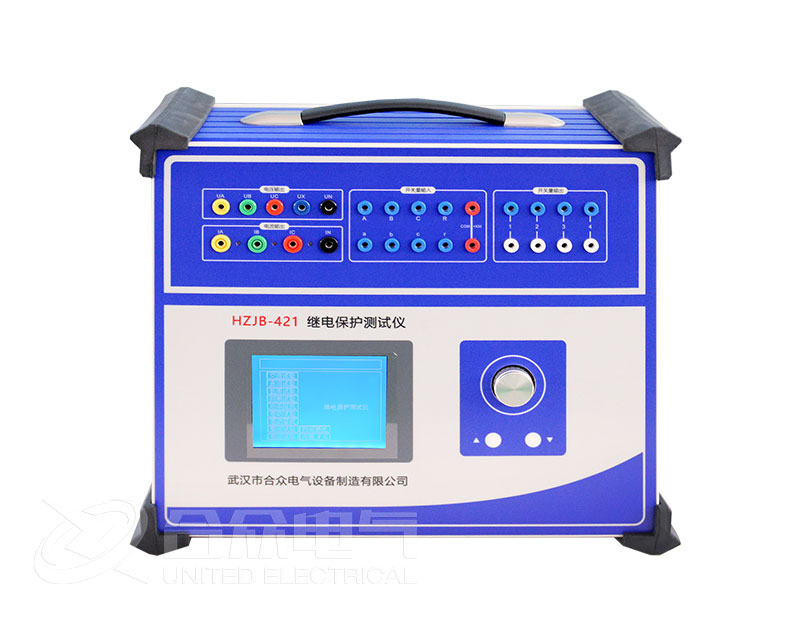

繼電保護綜合測試儀是電力系統二次專業的“多面手”，其應用貫穿于裝置研發、生產、驗收、安裝、調試、檢修、技改的全生命周期。

1. 按應用階段劃分

研發與型式試驗：在實驗室驗證新保護裝置原理的正確性、功能的完整性和性能的極限（如精度、動作時間、返回系數等）。

出廠驗收：在設備出廠前，用戶或第三方對保護裝置進行全面的功能與性能測試，確保符合合同和技術協議要求。

現場調試與投運：

安裝后調試：新安裝的保護裝置在投運前，必須進行所有邏輯功能測試、定值校驗和整組傳動試驗，驗證其與一次設備及其他二次設備的配合是否正確。

定期檢驗：根據《DL/T 995檢驗規程》要求，進行全部或部分項目的周期性檢驗，確保裝置在運行多年后依然可靠。

故障后檢驗：保護裝置動作或發生異常后，使用測試儀復現故障情況，分析動作行為是否正確，或檢驗維修后的裝置性能。

2. 按測試對象與功能劃分

各類繼電保護裝置：

線路保護：距離保護（阻抗特性測試）、零序過流保護、縱聯差動保護（光纖差動測試）。

元件保護：變壓器差動保護（比例制動曲線測試）、發電機差動/失磁/失步保護、電動機保護。

母線保護：差動保護（復雜制動特性）。

備用電源自動投入裝置（備自投）：模擬主供電源失壓、PT斷線等各類邏輯條件。

自動準同期裝置：測試電壓、頻率、相角的調節與合閘導前時間。

安全自動裝置：如低頻/低壓減載、故障解列裝置等。

測量儀表與設備：可校準或測試故障錄波器、電度表、測量用變送器的精度。

智能變電站二次系統（核心應用領域）：

“數字化”測試：直接通過光以太網口，以IEC 61850協議（GOOSE、SV）與合并單元、智能終端、保護測控裝置進行閉環測試，無需傳統模擬量接線。

系統集成測試：驗證保護裝置、合并單元、智能終端之間的SV采樣同步性、GOOSE聯鎖邏輯是否正確。

SCD文件驗證：導入全站SCD配置文件，自動生成測試鏈路，極大提高智能站調試效率。

相關標準與規程

在使用繼電保護測試儀時，必須遵循國家和行業標準，確保測試的規范性和結果的權威性。

1. 產品制造與校準標準

這些標準規定了測試儀自身應滿足的技術要求。

GB/T 7261-2016 《繼電保護和安全自動裝置基本試驗方法》：是繼保裝置測試的基礎性總綱，規定了通用測試條件、方法。

DL/T 624-2010 《繼電保護微機型試驗裝置技術條件》：這是針對繼電保護測試儀的核心產品標準。它詳細規定了裝置的分類、技術要求（輸出精度、同步性、功能）、試驗方法、檢驗規則等。選型和驗收時必須參考此標準。

JJG (電力) 01-94 《繼電保護微機型試驗裝置檢定規程》：規定了測試儀的計量檢定要求，確保其量值溯源準確。測試儀需定期按此規程進行校準。

2. 現場測試與調試規程

這些標準規定了如何使用測試儀進行現場工作。

DL/T 995-2016 《繼電保護和電網安全自動裝置檢驗規程》：這是現場檢驗工作的最高指導規程。它規定了各類保護裝置檢驗的項目、周期、方法和合格標準。所有測試工作必須遵循此規程。

GB/T 14285-2006 《繼電保護和安全自動裝置技術規程》：規定了保護裝置本身應達到的技術性能，是保護邏輯和定值設置的依據，也是測試的最終評判標準。

Q/GDW 1808-2013 《智能變電站繼電保護檢驗規程》：專門針對智能變電站保護裝置的檢驗，詳細規定了數字化測試（GOOSE、SV） 的具體方法、流程和注意事項。

國家電網/南方公司發布的智能變電站相關技術規范：如《智能變電站繼電保護技術規范》、《合并單元測試規范》等，對數字接口測試細節有更具體的規定。

3. 安全規程

《電力安全工作規程》（發電廠和變電站電氣部分）：所有測試工作必須在安規的框架下進行，包括安全措施布置、防止“三誤”（誤碰、誤接線、誤整定）等。
